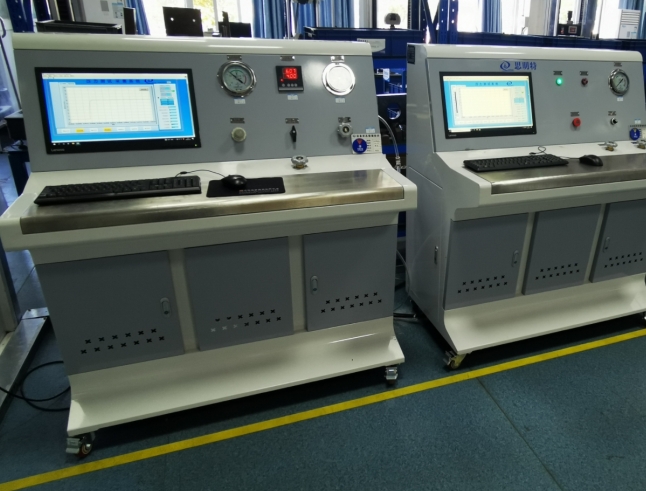

標題：加液口、加氣口的水壓強度試驗機-氣密性試驗機

一、設備功能概述

1. 水壓強度試驗：

   • 測試加液口/加氣口在高壓水下的耐壓性能和結構強度（如 5-30 MPa）。

2. 氣密性試驗：

   • 檢測接口在高壓氣體下的密封性能（如 0.5-5 MPa）。

3. 自動化測試：

   • 支持自動加壓、保壓、泄壓，實時記錄壓力曲線和泄漏率。

   •


二、技術參數

三、設備結構設計

1. 核心組件

• 高壓泵系統：

  • 水壓試驗采用 柱塞泵（0-30 MPa），氣密性試驗采用 氣體增壓泵（0-5 MPa）。

• 測試工裝：

  • 定制化夾具，適配不同規格的加液口/加氣口（如螺紋式、快插式）。

• 密封結構：

  • 采用 金屬密封圈 或 氟橡膠密封，耐高壓且防腐蝕。

• 安全防護：

  • 超壓自動泄壓閥、防爆玻璃觀察窗、急停按鈕。

2. 控制系統

• PLC+觸摸屏：

  • 設定壓力、保壓時間、泄漏率閾值等參數。

• 數據采集：

  • 高精度壓力傳感器（±0.1% FS），實時記錄壓力變化。

• 報警功能：

  • 壓力異常、泄漏超標時自動報警并停機。

四、測試流程

1. 水壓強度試驗

1. 安裝樣品：

   • 將加液口固定在測試工裝上，確保密封。

2. 加壓：

   • 以 2 MPa/s 速率加壓至目標值（如20 MPa）。

3. 保壓：

   • 保持壓力 5分鐘，觀察是否泄漏或變形。

4. 泄壓檢查：

   • 緩慢泄壓后，檢查接口是否有永久變形或裂紋。

2. 氣密性試驗

1. 安裝樣品：

   • 連接氣源，確保密封。

2. 加壓：

   • 以 0.5 MPa/s 速率加壓至目標值（如3 MPa）。

3. 保壓檢測：

   • 保持壓力 3分鐘，檢測壓力降或使用氣泡法檢查泄漏。

4. 結果判定：

   • 泄漏率≤ 0.1 mL/min 為合格。

五、設備優勢

1. 高精度控制：

   • PID閉環控制，壓力波動≤±0.5%。

2. 多功能集成：

   • 一臺設備兼容水壓強度和氣密性測試。

3. 安全可靠：

   • 符合 GB/T 19624 壓力容器測試標準。

4. 定制化服務：

   • 可根據客戶需求調整壓力范圍、工裝夾具和測試軟件。

六、應用場景

• 新能源汽車：電池包加液口密封性測試。

• 化工設備：閥門、管道接口的耐壓驗證。

• 航空航天：燃料加注口的高壓強度測試。
