簡易氣瓶檢測站|鋼瓶成套檢測裝置|氣瓶水壓檢測系統
瀏覽：次 2021-03-03 08:27:15
標題：簡易氣瓶檢測站|鋼瓶成套檢測裝置|氣瓶水壓檢測系統
此方案主要是簡易氣瓶檢測站|鋼瓶成套檢測裝置|氣瓶水壓檢測系統，其中包含了 瓶閥裝卸機，鋼瓶翻轉倒水機和鋼瓶外測法水壓試驗機，包含標準瓶，內置增壓泵，實現對各種鋼瓶，禁油和非禁油鋼瓶的壓力測試，系統采用計算機控制輸出標準的壓力曲線和測試報告。詳細參數和資料具體見技術文檔。

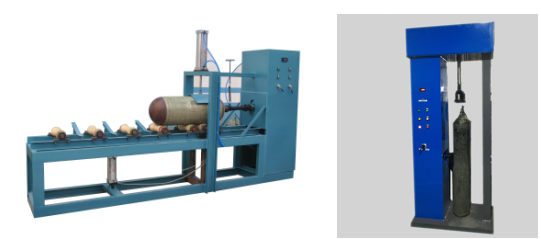

設備一、瓶閥裝卸機：
臥室和立式倆種形式 型號：SUPC_PFZXJ
試驗目的：天然氣氣瓶瓶閥的安裝于拆卸。
主要技術參數：
（1）電機功率：1.1kW
（2）傳動速比：1 :59
（3）主軸轉速：11.6r/min
（4）氣源壓力：0.3~~0.8MPa
（5）重量：1100kg
（6）外形尺寸：3100×620×1850mm
配有扭力傳感器，可到設定的扭力自動停機，
設備二、鋼瓶翻轉注水，倒水機：
主要技術參數：
（1）氣源壓力：0.6～0.8MPa
（2）翻轉速度：2.4r/min
（3）翻轉角度：180℃
（4）工位數：1
（5）外形尺寸：1200×1200×1400mm
主要用于鋼瓶的翻轉倒水，利用氣排水實現對鋼瓶的快速排水和加持。

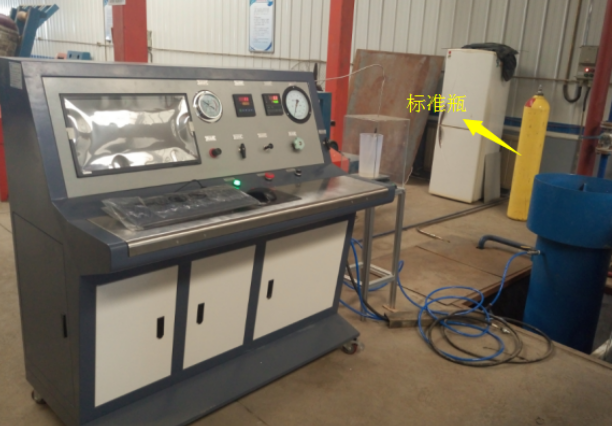

設備三、鋼瓶外測法水壓試驗機：
設備特點
1、核心增壓設備選用濟南思明特增壓泵和思明特自己開發的數據采集軟件，可輕松實現輸出壓力任意可調、可控。
2、技術先進，結構設計合理。具有體積小、重量輕、外型美觀大方的特點。
3、所有承壓零件都采用國際知名品牌的標準零件，無任何焊接連接，方便拆卸，安全系數高，壽命長、便于維護。
4、驅動氣壓范圍：0.1-0.8 Mpa；且輸出壓力和驅動氣壓成正比。
5、耗氣量：0.3-1m3/min
6、壓力測試范圍：0—22.5Mpa，壓力段內壓力，無極可調。
7、可以計算機控制升壓速率，實時顯示壓力曲線，試驗完畢后可以打印試驗報告。
8、可實現分階段試驗壓力。
9、軟件可實現分階段設定不同的升壓速率。
10、分階段保壓過程試驗時間可自倒計時，時間結束提醒。
11、可實現分階段到一定壓力自動停止增壓。
12、試驗完畢可以打印中英文試驗報告，可以保存excel表格數據。
13、設備配有稱重裝置和溫度采集裝置 ，可與標準相呼應，完成對鋼瓶重量和溫度的采集。14 設備可完成對試驗報告的輸出和數據采集庫，便于打印與管理，
15、設備根據客戶的要求 ，可定做不同容積的雙密封水套來完成對設備的高效性工作。
技術參數
| 產品名稱 | 思明特鋼瓶外測法水壓試驗機（標準） | |
| 產品型號 | SUPC_QP_22.5 | |
| 基本原理 | 根據鋼瓶的不同壓力，由增壓泵輸出高壓，思明特軟件進行控制和數據的處理分析，進行試樣的校驗。 | |
|
|
試驗壓力 | 0~22.5MPa |
| 控壓精度 | 試驗壓力值上限的+2％，下限的-1％ | |
| 試驗介質 | 水 | |
| 壓力控制方式 | 計算機控制/手動按鈕 | |
| 操作方式 | 計算機操作/手動操作 | |
| 試樣數量 | 雙水套（2水套）碳鋼 | |
| 水套參數 | 直徑為430mm，長度為2.0M?？焖龠B接。 | |
| 試樣安裝方式 | 快速螺紋接頭 | |
| 結構組成 | 循環系統，壓力控制系統，增壓裝置，密封水套，稱重裝置，溫度裝置和軟件處理系統 | |
| 適用范圍 | 鋼瓶的外測法試驗，鋼瓶檢測推薦水壓試驗機，禁油或者是非禁油鋼瓶的壓力檢測。 | |
